中旭告訴你家用配電箱安裝方法及接線圖解

    水電工程紙裝修中的一個重點，水電安裝對于今后的生活有著很重要的影響。配電箱是對家中電路的總控開關，配電箱的安裝關系到對于家中電路的日常控制。這里需要我們?cè)谘b修過程中格外注意。下面中旭電氣就帶著大家一起來了解一下家用配電箱安裝方法，以及配電箱線路圖。
家用配電箱安裝方法
1、明裝配電箱，配電箱安裝在墻上時，應采用開腳螺栓（脹管螺栓）固定，螺栓長度一般 為埋入深度（75～150mm）、箱底板厚度、螺帽和墊圈的厚度之和，再加上5mm 左右的“出頭余量”。對于較小的配電箱，也可在安裝處預埋好木磚（按配電箱 或配電板四角安裝孔的位置埋設），然后用木螺釘在木磚處固定配電箱或配電板。
2、暗裝配電箱，配電箱嵌入墻內安裝，在砌墻時預留孔洞應比配電箱的長和寬各大20mm 左右，預留的深度為配電箱厚度加上洞內壁抹灰的厚度。在圬埋配電箱時，箱體 與墻之間填以混凝土即可把箱體固定住
3、配電箱應安裝牢固，橫平豎直，垂直偏差不應大于3mm；暗裝時，配電 箱四周應無空隙，其面板四周邊緣應緊貼墻面，箱體與建筑物、構筑物接觸部分 應涂防腐漆。
4、配電箱內裝設的螺旋式熔斷器，其電源線應接在中間觸點的端子上，負荷線應接在螺紋的端子上。這樣，在裝卸熔芯時不會觸電。瓷插式熔斷器應垂直安裝。
5、配電箱內的交流、直流或不同電壓等級的電源，應具有明顯的標志。照明配電箱內，應分別設置零線（N 線）和保護零線（PE 線）匯流排， 零線和保護零線應在匯流排上連接，不得絞接，應有編號。
6、導線引出面板時，面板線孔應光滑無毛刺，金屬面板應裝設絕緣保護套。金屬殼配電箱外殼必須可靠接地（接零）。

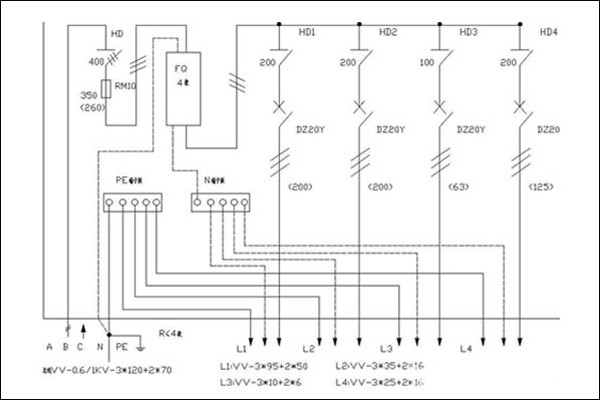

家用配電箱接線圖解
1、首先家用配電箱接線的時候，要看清楚家用配電箱接線圖的設計，不要把零線和火線搞混淆了，如果兩者一旦接錯了的話，就不會產生電源，給人造成誤區，其實不管是接正還是接反，因?yàn)橛新╇婇_(kāi)關的作用，都會讓零線以及火線有動作的，因?yàn)楹芏嗔憔€(xiàn)在漏電開關里面都是連同的，所以開閘之后，斷開的沒有零線只有火線，所以關于火線以及零線接錯這個問題是需要注意的，至于怎么區分兩者不要搞錯，可以看看漏電開關，上面一般都是有標記的，如果是字母N的話就表示零線了。
2、配電箱應用的范圍不同，那么接線的方法就是不同的，家用的家用配電箱接線圖算是比較簡單的，一般學物理的人都能看懂，如果是建筑或者電廠等地方的家用配電箱接線圖，那么就比較具有專業化，不是一般人是看不懂的。如果安裝家用的配電箱，則需要購買進戶線，選用四平方米的就差不多了，通過漏電開關中的火線連接到家用的總開關電閘，在通過火線連接到各個房間的開關，因?yàn)榱憔€(xiàn)是公用的，分開到每個房間就行了。是不是很簡單呢？
3、在安裝家用的配電箱之前，一定要把所涉及的設備買齊全，然后測量家用電路的額定電流以及工作電壓是多少，按照家用的電路的電源進行配置一個相近的配電箱，然后再設計一個家用配電箱接線圖，通過這個家用配電箱接線圖進行施工安裝，這樣全程的流程走下來，安裝也非常方便，有了家用配電箱接線圖的指示，會讓你事半功倍。關于電路設備的安裝，還是要找專門的師傅進行安裝，畢竟電是一個很危險的東西，不能隨便觸碰的。

    以上就是配電箱接線的相關內容介紹，希望對您有所幫助。欲知更多關于配電箱、不銹鋼配電箱的知識，請繼續關注中旭電氣http://www.hariantabengan.com/資訊。
